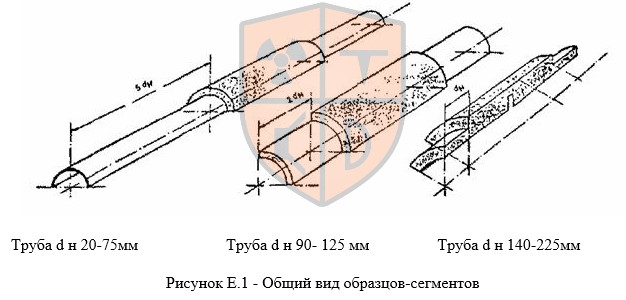

Для определения стойкости муфтовых соединений к сплющиванию подготавливаются патрубки с расположенными по центру муфтами, изображенные на рисунке Е.1. Длина патрубка и количество образцов, изготавливаемое из каждого патрубка, должны соответствовать таблице Е.1.
Таблица Е.1
Номинальный диаметр труб, d н, мм | Длина свободной части образца, L , мм, не менее | Количество образцов из одного патрубка, шт. | Угол сегмента, град. |
|---|---|---|---|
20-75 | 5 d н | 2 | 180 |
90-125 | 2dн | 4 | 90 |
140-225 | 1dн | 8 | 45 |
Не ранее чем через 24 ч после сварки производят разрезание сварного муфтового соединения вдоль оси на испытательные образцы-сегменты в диаметральном сечении.
Испытания проводят при температуре (23 ± 5)°С. При указанной температуре образцы выдерживают не менее 2 ч.

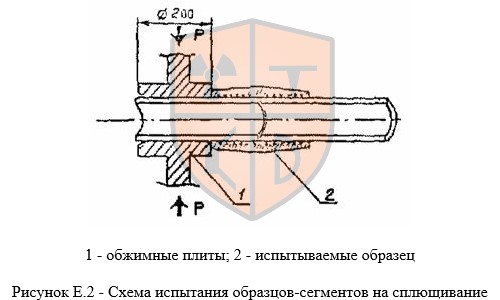

Для испытаний применяют механизированный процесс, обеспечивающий сближение плит со скоростью (100 ± 10) мм/мин; допускается использование пресса со скоростью сближения плит (20 ± 2) мм/мин. Подготовленный к испытанию образец устанавливают между обжимными плитами пресса так, как показано на рисунке Е.2. Затем осуществляют сближение обжимных плит до чех пор, пока расстояние между ними не сократится до удвоенной толщины стенки трубы.
Допускается проведение испытаний с использованием обжимных плит без округления кромок. В этом случае в начале испытания расстояние от торца соединительной детали до торца губок должно быть (20 ± 3) мм.
При согласовании с заказчиком допускается испытание образцов соединений труб диаметром до 63 мм включительно производить в слесарных тисках по ГОСТ 4045 плавным деформированием образца.
После снятия нагрузки образец извлекают из пресса или тисков и визуально осматривают, определяя наличие отрыва трубы от муфты или соединительной детали.
В случае, если на части длины шва обнаружен отрыв трубы или соединительной детали от муфты, штангенциркулем по ГОСТ 166 измеряют длину части шва, не подвергнутой отрыву, и расстояние между крайними витками закладного нагревателя в зоне сварки в пределах одной трубы, которое принимают за длину шва.
Длина шва, не подвергнутая отрыву при сплющивании (Сс), в %, определяется по формуле
где 1 — длина шва, не подверженная отрыву;
L — длина зоны сварки (длина шва) в пределах одной трубы, определяемая по расстоянию между крайними витками спирали закладного нагревательного элемента.
Для удобства измерения допускается дополнительное разрезание образца любым режущим инструментом в продольном и поперечном направлении.
